機床主要特點：

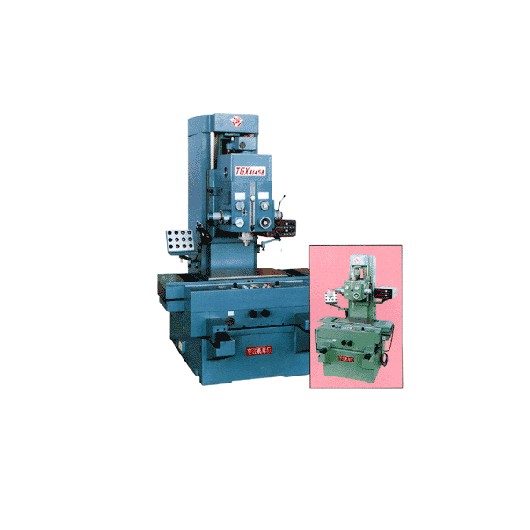

本系列機床系高精度立式單柱坐標鏜床，以主軸旋轉為主運動，以套筒等移動為進給運動，適合加工板、桿、軸、套、箱體等類型的零件，以及冷沖模、鉆模、鏜模等工模具，可以對工件進行鉆、鏜 、銑、車端面、刻線等多種形式的加工和測量。
由于機床的工作臺、拖板、套筒的精確移動，在機床的加工區域內建立起精確的坐標系，因此尤其適用加工位置精度要求高的各種孔系、平面和型槽,借助平面圓轉臺或萬能轉臺以及各種附件和工具，還可以進一步擴大使用性能和工作范圍，還可以高速鉆Φ0.3～Φ3小孔。可用于鉆孔、鏜孔，中等負荷銑削、刻線、刻度、劃線及測量等工作。
|
序號 |
項 目 |
TGX4145B |
單位 |
|
|
1 |
工作臺面積 |
450×800 |
mm |
|
|
2 |
工作臺行程 |
400×600 |
mm |
|
|
3 |
工作臺行程速度 |
50～1000 |
mm/min |
|
|
4 |
縱橫坐標最小讀數 |
0.001 |
mm |
|
|
5 |
縱橫坐標定位精度 |
0.003 |
mm |
|
|
6 |
主軸端面至工作臺最大距離 |
680 |
mm |
|
|
7 |
主軸套筒最大行程 |
180 |
mm |
|
|
8 |
最大鉆孔直徑 |
Ф20 |
mm |
|
|
9 |
最大鏜孔直徑 |
Ф200 |
mm |
|
|
10 |
主軸轉速 |
慢擋 |
50～500 |
r/min |
|
快擋 |
200～2000 |
r/min |
||
|
11 |
主軸進給量 |
0.02 0.04 0.06 0.11 0.20 0.36 |
mm/r |
|
|
12 |
主傳動電機（直流） |
功率 |
2.2 |
KW |
|
轉速 |
3000 |
r/min |
||
|
13 |
主機輪廓尺寸 |
198×163×252 |
cm |
|
|
14 |
主機凈重 |
～5000 |
kg |
|
